Методы и способы определения эксплуатационных характеристик инженерных сетей

Всем известна пословица: «Пока гром не грянет, мужик не перекрестится». Так стоит ли ждать, пока грянет гром? Может, имеет смысл, спрогнозировать аварийную ситуацию, инженерных сетей (артерий) города, промышленных объектов.

Уже несколько лет по Беларуси, работает специально оборудованный автомобиль «скорая сантехническая помощь», выручивший в пикантной ситуации не одно предприятие и собственников жилого фонда.

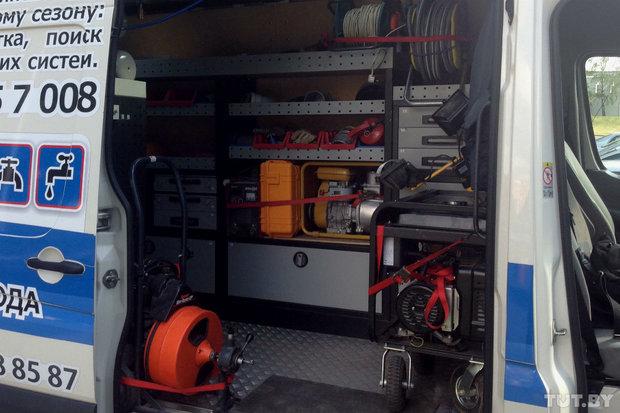

Автомобиль укомплектован  всем необходимым оборудованием для выполнения: эксплуатационных, аварийных работ, по обследованию (внутре-трубной диагностики, телеинспекции, видеодиагностики,) инженерных сетей, прочими мелочами, способными решить фактически любые проблемы с инженерными системами: внутренними, наружными – зданий и сооружений.

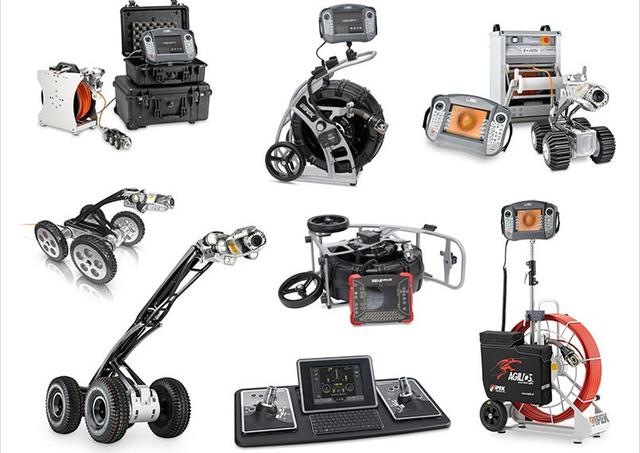

Особо хотелось бы отметить инновационное оборудование для телеинспекции (видеодиагностики и контроля сетей) , с помощью которого можно определить изношенность инженерных сетей:

Современное оборудование позволяет определить работоспособность и эксплуатационные характеристики существующих, вновь проложенных сетей: 1.Трубопроводов: внутренних наружних ( ВиК, ТС; ГНС;…); 2.вентиляционные шахты и каналы (вертикальные и горизонтальные); 3. артезианские скважины; 4.дымоходы, газоходы 5. нефте и газопроводы, 6. шахты, 7.труднодоступные места (атомные станции, ТЭЦ, промышленные зоны, МЧС).

В государствах ЕС, в муниципалитетах существуют нормы по фиксации состояния наружных инженерных сетей (ливневой и фекальной канализации, водопровода). Суть этих норм состоит в следующем: обследуются сети города (промышленных зон) специализированным оборудованием для телеинспекции (iPEK.by) роботами, после чего данные сети с привязкой по GPS  интегрируются  с помощью программы WinCan на карту города в 3D модель, где на основании данных, автоматически указывается в процентном отношении изношенность сетей, анализируется время и период проведения ремонтных работ на том или ином участке.

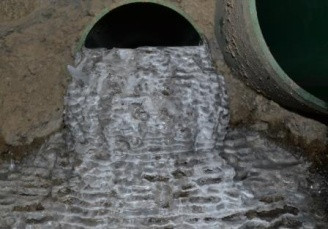

Согласно Европейских и Китайских нормативных документам, два раза в год, после зимнего- осеннего периода, в обязательном порядке, проблемные сети (особенно ливневой канализации, должны подвергаться: гидропромывки, и обследованию состояния (телеинспекции, внутре-трубной диагностики инженерных сетей. Это позволяет предотвратить затопление объектов: после обильных осадков (паводков, дождей), поврежденных сетей - водопровода, канализации, теплосетей ). Это позволяет избежать аварийных дорогостоящих ситуаций, провалов дорожного полотна, подмыва фундаментов зданий и сооружений, несанкционированные врезки в трубопроводы.

Основные проблемы внутренних сетей, жилых административных зданий (новых, после реконструкции и модернизации), происходят - после проведения отделочных работ,  штукатурные, шпаклевочные смеси сливаются в канализацию, происходит засор.

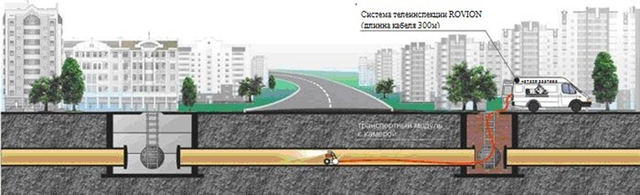

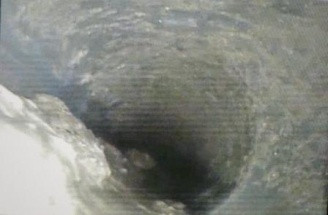

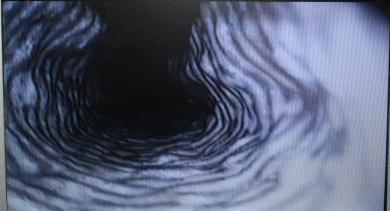

Робот – транспортер, перемещаясь по трубопроводу, записывает сплошной видеоряд о внутреннем состоянии инженерных сетей, со сканированием данных обследуемых участков (время, дата, расстояние по трубе, ее контруклон, температура внутри, скорость передвижения робота). При обнаружении проблемного места по команде оператора робот останавливается в выбранных местах, что позволяет детально и подробно рассмотреть и сканировать проблемное место, сделать фото-видео съемку, с помощью встроенного лазера сделать, с точностью до миллиметра, замеры проблемного места. Видеоролик записывается на встроенный жесткий диск или USB накопитель, который передается заказчику на магнитном носителе либо по средствам связи. Отснятый материал досконально изучается опытным специалистом, который оценивает: серьезность засорения; повреждения, состояния уклона инженерных сетей. Далее заказчиком принимается наиболее взвешенное решение по проблемной ситуации и как следствие экономятся значительные материальные ресурсы.

Телеинспекция (внутре-трубная диагностика) инженерных сетей применяется: после завершения строительства, во время эксплуатации сетей, когда требуется подтвердить работоспособность коммуникаций.

Простой визуальный просмотр труб не  позволит убедиться в работоспособности сетей, в отличие от внутре-трубной диагностики, которая определит состояние инженерных сетей, что в трубах: нет горизонтального или вертикального смещения; стыки расположены правильно; целостность труб не нарушена, соблюден необходимый уклон, причем это касается не только самих труб, но иных инженерных сооружений (вентиляционных – шахт, каналов, дымоходов, газоходов, скважин, геологических изысканий).

Статью подготовил   А.Н.Галуза
